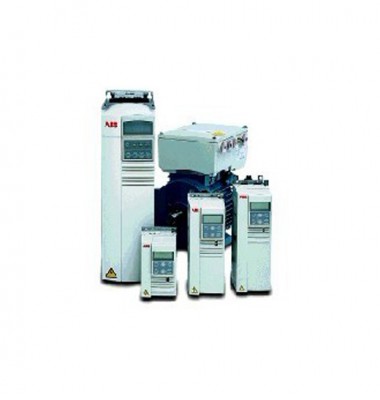

ACS 400變頻器用于 2.2 - 37 KW 鼠籠式電機的速度和轉矩控制
ACS 400系列.ACS 400的可靠性來自于靈活的模塊化設計和較少的元件數量。ACS 400是當前市場上體積較小的變頻器之一。
部件傳動 ACS 400技術數據
電源
電壓：
- 三相，200 ~ 240V±10%
- 三相，380 ~ 480V±10%
頻率：48 ~ 63 Hz
基本功率因素：0.98（大約）
電機
電壓：三相，0 ~ Umains ; Umax（弱磁點設定值）
頻率：0 ~ 250 Hz
連續負載能力（恒轉矩，環境溫度不超過40℃）
Comp-AC額定電流 l2
環境溫度最大40℃時的過載能力：
- 恒轉矩： 1.5*l2, 每10分鐘允許1分鐘
- 恒轉矩： 1.25*l2, 每10分鐘允許2分鐘
短時工作制，間歇8性或周期性負載時的過載能力，可根據要求提供相應數據。
電機額定頻率：50 ~ 250 Hz
電機額定電壓：
- 200 ~ 240 V
- 380 ~ 480 V
開關頻率 ：
- 4 kHz, 標準型
- 8 kHz，靜音型
加速時間：0.1 ~ 1800秒
減速時間：0.1 ~ 1800秒
控制連接
兩個可編程的模擬輸入：
- 電壓信號：0 (2) ~ 10 V, 190kΩ單端
- 電流信號：0 (4) ~ 20 mA, 500Ω單端
- 電位器給定：10V±2%, max. 10mA, 1kΩ≤R≤10kΩ]
- 響應時間：≤60ms
- 分辨率：0.1%；精度：±1%
一個可編程的模擬輸出：
- 0(4) ~ 20mA, 負載<500Ω
輔助電源：24VDC, max 250 mA
五個可編程的數字量輸入：
- 12VDC, PNP和NPN邏輯（使用外部電源）
- 24VDC, PNP和NPN邏輯（使用外部電源）
- 輸入阻抗：1.5kΩ
- 響應時間：≤9ms
兩個可編程的繼電器輸出：
- 分?jǐn)嚯妷海?2 ~ 250 V AC / 30 V DC
- 連續電流：10 mA ~ 2 A
串行通訊能力：8
標準串行通訊位Modbus協議，另有多種通訊協議可選。
