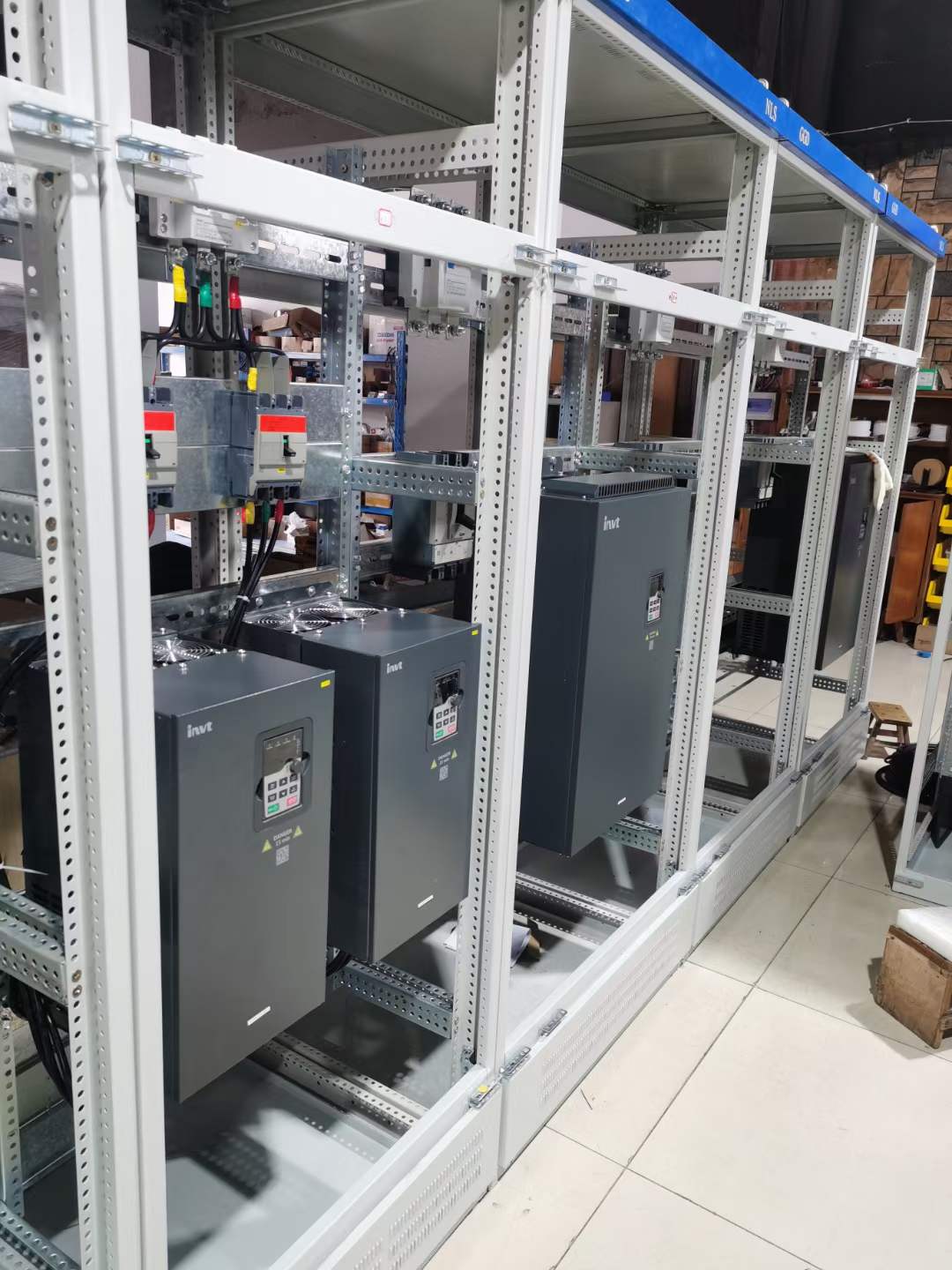

控制電路是給異步電動機供電(電壓、頻率可調)的主電路提供控制信號的回路，它有頻率、電壓的“運算電路”，主電路的“電壓、電流檢測電路”，電動機的“速度檢測電路”，將運算電路的控制信號進行放大的“驅動電路”，以及逆變器和電動機的“保護電路”組成。
(一)根據變流環節不同分類:
1. 交-直-交變頻器先將頻率固定的交流電"整流"成直流電，再把直流電"逆變"成頻率任意可調的三相交流電。
2. 交-交變頻器把頻率固定的交流電直接轉換成頻率任意可調的交流電(轉換前后的相數相同)。(二)根據直流電路的儲能環節(濾波方式)分類:
1. 電壓型變頻器其儲能元件為電容器。中、小容量變頻器以電壓型變頻器為主。
2. 電流型變頻器其儲能元件為電感線圈。
(二)根據電壓的調制方式分類:
1. 脈寬調制(SPWM)變頻器 電壓的大小是通過調節脈沖占空比來實現的。中，小容量的通用變頻器幾乎全都采用此類變頻器。
2. 脈幅調制(PAM)變頻器 電壓的大小是通過調節直流電壓幅值來實現的。
(三)根據輸入電源的相數分類:
1. 三進三出變頻器 變頻器的輸入側和輸出側都是三相交流電。絕大多數變頻器都屬此類。
2. 單進三出變頻器 變頻器的輸入側為單相交流電，輸出側是三相交流電。家用電器里的變頻器均屬此類，通常容量較小。
