工藝介紹

真空泵是用各種方法在某一封閉空間中產生、改善和維持真空的裝置，也可定義為利用機械、或物理化學的方法對被抽容器進行抽氣而獲得真空的器件或設備。

客戶需求

1. 簡化接線方式、增加系統集成度、提升裝機效率、減小電柜體積。

2. 通過讓真空泵支持永磁同步電機的驅動控制，達到節能增效目標，進一步提升節能效率。

英威騰解決方案

GD300-21系列雙變頻一體機產品優勢：

1. 內部集成：真空泵控制邏輯，變壓器220VAC、24VDC電源輸出以及電控盤的接觸器開關控制等功能。

2. 能夠同時驅動變頻主機和變頻風機，讓真空泵保持真空度恒定和排氣溫度的穩定。

基于GD300-21系列雙變頻一體機的技術特點，英威騰采用觸摸屏搭配變頻一體機的方案，該方案具有穩定、節能等優點。

圖1 空壓機控制系統框圖

客戶價值

安裝：提高電控系統的集成度，使電控柜體積減少30%，節省安裝空間。減少電控盤的設計安裝工作，提升客戶的安裝效率。

成本：提供220VAC交流電和24V直流電源，無需再外置工頻變壓器和直流電源，降低成本；具備智能休眠及喚醒、定時開關機等功能，節省能耗成本，降低設備損耗。

穩定性：擁有完善的真空泵控制邏輯和全面的工藝保護功能；搭配英威騰專用觸摸屏，配置調試指導界面，簡便操作。

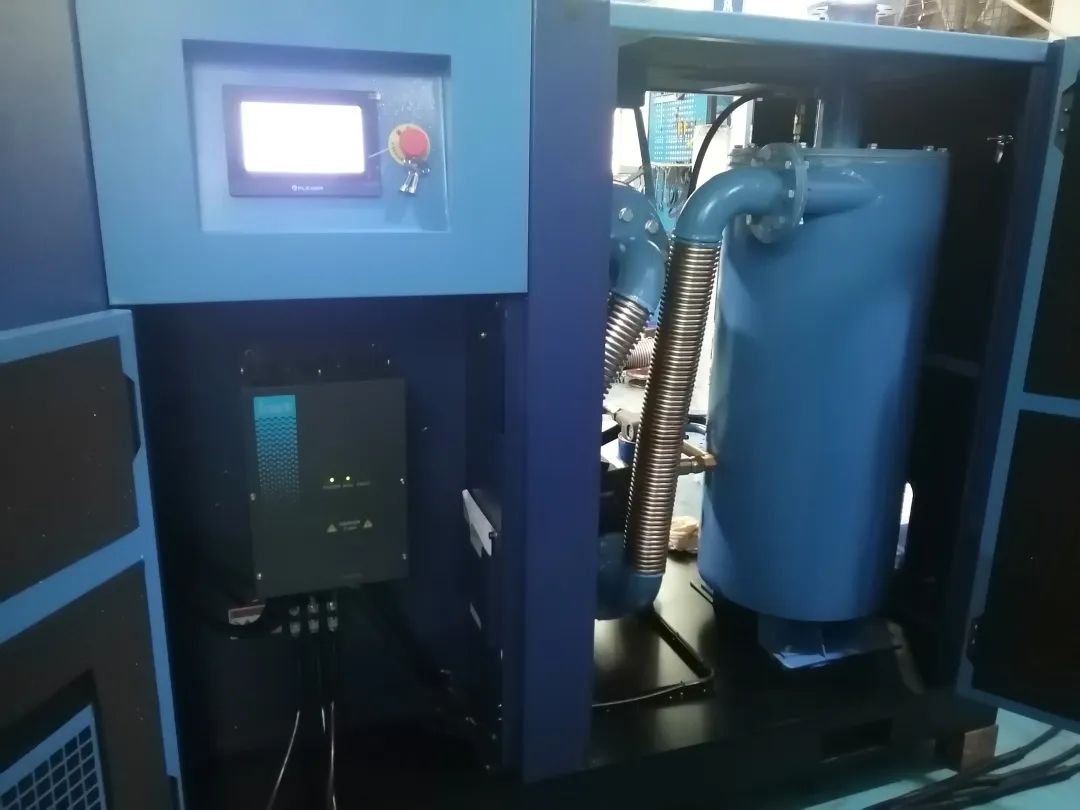

圖2 設備現場圖

總結

英威騰GD300-21系列雙變頻一體機系統在永磁同步真空泵上的成功應用，為客戶提供了更高性價比的變頻系統方案，精簡的控制系統減少了真空泵故障點，同時也提供了更便捷的一站式服務，使螺桿真空泵的安裝和維護變得輕松快捷。
