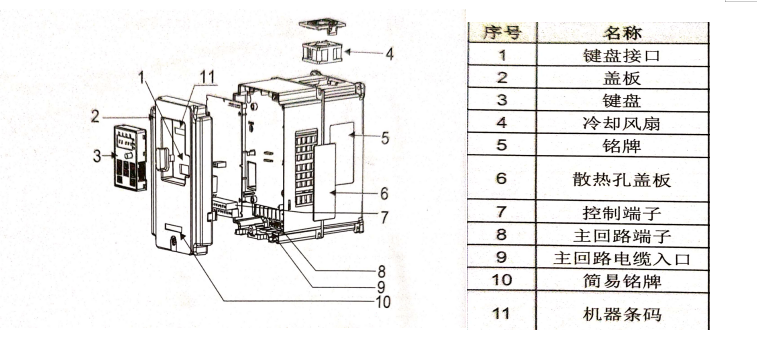

三相380V 4KW （含）以上產品結構示意圖（以4KW為例）

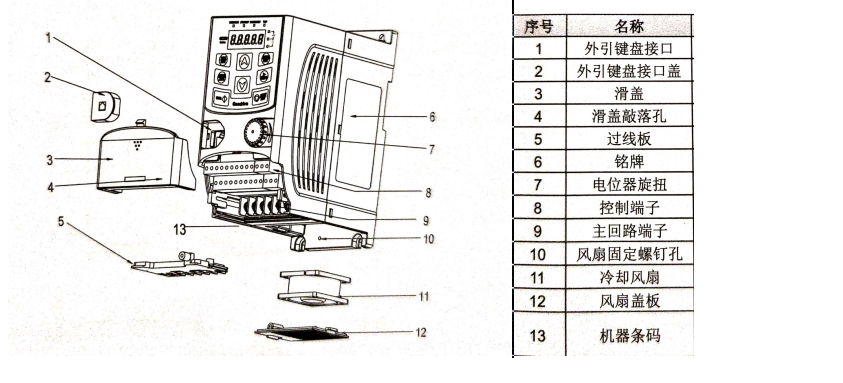

三相380V 2.2KW （含）以上產品結構示意圖（以0.75KW為例）

提示：只有培訓并合格的專業人員才能進行安裝工作

有意者可咨詢我司專業技術人員：0510-82625699

安裝運行條件：

空氣的相對濕度小于90%；
不允許凝露；
-40℃~+70℃，空氣溫度變化小于1℃/分。
請將變頻器安裝在如下場所：
遠離電磁輻射源的場所；
無油霧、腐蝕性氣體、易燃性氣體等場所；
金屬粉末、塵埃、油、水等異物不會進入變頻器內部的場所(請不要把變頻器安裝在木材等易燃物上面）；
無放射性物質、易燃物質場所；
無有害氣體及液體的場所；
鹽份少的場所。

調試和運行
a.在進行變頻器端子接線操作之前，必須切斷所有與變頻器連接的電源，電源切斷后的等待時間不短于變頻器上標示的時間。
b.變頻器在運行時，內部有高電壓，禁止對變頻器進行除鍵盤設置之外的任何操作。
c.當使用停電啟動動功能（P01.21=1)時，變頻器可能會自行啟動，禁止靠近變頻器和電機。
d.本設備不可作為“緊急停車裝置”使用。作為電機緊急制動使用，必須安裝機械抱閘裝置。

安裝方向

變頻器可以安裝在墻上或者一個柜體中

變頻器必須安裝在垂直方向上

安裝方式

（1）單相220V/三相380V2.2kW（含）以下、三相220V0.75kW（含）以下變頻器支持壁掛式安裝和導軌式安裝；

（2）三相380V4kW(含）以上、三相220V1.5kW(含）以上變頻器支持壁掛式安裝和法蘭式安裝。
