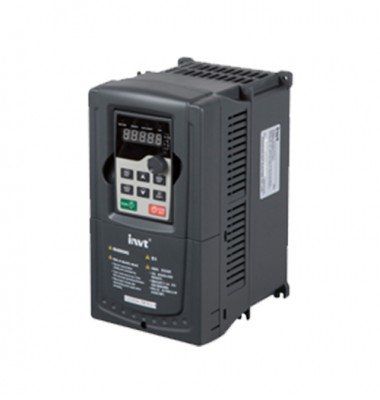

Goodrive300-01空壓機專用變頻器是基于Goodrive300硬件平臺開發的空壓機行業專用變頻器，可廣泛應用空壓機應用場合。提供了豐富的外接端子支持多種控制方式，并支持PT100溫度信號檢測，產品的可靠性和環境的適應性以及客戶化和行業化的設計，使其功能更優化，應用更靈活，性能更穩定。
技術特點
1.觸摸屏、變頻器一體化解決方案，節省了PLC的使用，更少的接線、更方便的操控、更完善的保護，同時減少了設備故障點；
2.可視化操控，通過觸摸屏可設置變頻器參數及系統控制參數，設備定期保養功能；
3.具有智能休眠及喚醒控制技術，系統更安全、更節能、更智能；
4.優異的壓力PID控制功能，確?？諌簷C(jī)設備供氣壓力穩定，可在觸摸屏上實時監控壓力曲線；
5.具有溫度預警和報警功能，集成空壓機專用的溫度控制邏輯；
6.雙變頻系統具有恒溫控制功能，確保排氣溫度恒定，可在觸摸屏上實時監控溫度曲線；
7.集成PT100接口、壓力信號接口，支持4路繼電器輸出；
8.觸摸屏及變頻器均具有多級密碼權限功能，避免非授權操作。
應用場合
英威騰GD300-01空壓機專用變頻器不僅適用于同步空壓機，也適用于異步空壓機。
AC 3PH 380V(-15%)~440V(+10%) 18.5～315KW
|
功能描述 |
規格指標 |
|
|
輸入 |
輸入電壓(V) |
AC 3PH 380V(-15%)～440V(+10%) |
|
輸入頻率(Hz) |
50Hz或60Hz，允許范圍47~63Hz |
|
|
輸出 |
輸出電壓(V) |
0~輸入電壓 |
|
輸出頻率(Hz) |
0~400Hz |
|
|
技術控制性能 |
控制方式 |
空間電壓矢量控制模式，無PG矢量控制模式 |
|
電機類型 |
異步電機、永磁同步電機 |
|
|
調速比 |
異步機1:200(SVC)，同步機1:20(SVC) |
|
|
速度控制精度 |
±0.2%(無PG矢量控制) |
|
|
速度波動 |
± 0.3%(無PG矢量控制) |
|
|
轉矩響應 |
<20ms(無PG矢量控制) |
|
|
轉矩控制精度 |
10%(無PG矢量控制) |
|
|
起動轉矩 |
異步機:0.25Hz/150%(無PG矢量控制) 同步機:2.5Hz/150%(無PG矢量控制) |
|
|
專用功能 |
空載休眠及喚醒功能，壓力值設定，風機啟停溫度閉環，空載頻率，空載延時時間、最小休眠時間、加載延時時間、壓力值及溫度值的預警功能，功率校正，空壓機專用狀態查看組 |
|
|
過載能力 |
150%額定電流1分鐘，180%額定電流10秒，200%額定電流1秒 |
|
|
運行控制性能 |
頻率設定方式 |
數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡易PLC設定、PID設定、MODBUS通訊設定等。 實現設定的組合和設定通道的切換。 |
|
自動電壓調整功能 |
當電網電壓變化時，能自動保持輸出電壓恒定 |
|
|
故障保護功能 |
提供三十多種故障保護功能:過流、過壓、欠壓、過溫、缺相、過載等保護功能 |
|
|
轉速追蹤再起動功能 |
實現對旋轉中的電機的無沖擊平滑起動。 |
|
|
模擬輸入 |
2路(AI1、AI2)0~10V/0~20mA，1路(AI3)-10~10V |
|
|
模擬輸出 |
2路(AO1、AO2)0~10V /0~20mA |
|
|
溫度信號檢測 |
三線PT100信號輸入,-20～150℃ |
|
|
數字輸入 |
8路普通輸入，最大頻率1kHz,內部阻抗:3.3kΩ; 1路高速輸入,最大頻率50kHz |
|
|
繼電器輸出 |
2路常開可編程繼電器輸出，2路常開/常閉可編程繼電器輸出 觸點容量:3A/AC250V，1A/DC30V |
|
|
其它 |
安裝方式 |
支持壁掛式、落地式、法蘭式安裝三種方式 |
|
運行環境溫度 |
-10~50℃，40℃以上降額使用 |
|
|
防護等級 |
IP20 |
|
|
冷卻方式 |
強制風冷 |
|
|
制動單元 |
380V 30kW(含)以下內置，380V 37kW(含)以上選配外置 |
|
|
EMC濾波器 |
內置C3濾波器:滿足IEC61800-3 C3等級要求 可選配外置濾波器:滿足IEC61800-3 C2等級要求 |
|
