鋪布機解決方案

鋪布速度提升20%

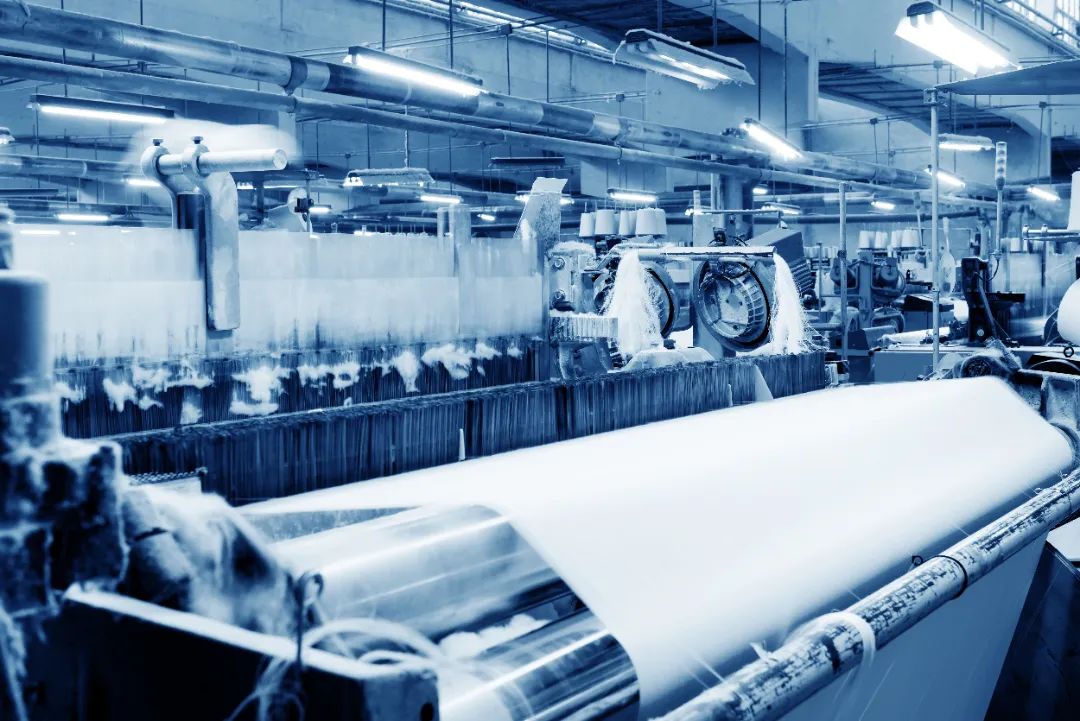

鋪布機行業背景——紡織行業

鋪布機是紡織環節中的關鍵一環，它負責將成卷的布料層層對齊鋪疊在裁剪臺上，以供下道工序裁床裁剪。手動的鋪布機結構簡單，由人工推拉機器來回鋪布；而自動的鋪布機則由電腦控制，自動進行鋪布、斷料和記錄鋪層數等作業。

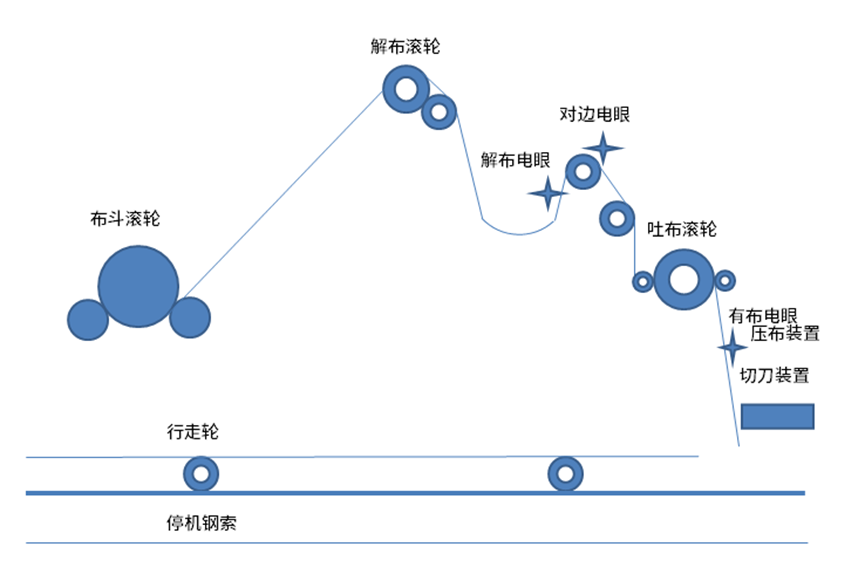

其工作原理如下：

01壓布裝置

使鋪布不產生皺折現象；

02對邊裝置

在鋪布運作中自動對邊；

03切刀裝置

切刀和主機可以拆裝，可以根據布料寬度設定裁刀行走距離及速度；

04上升裝置

可根據布料厚度設定上升量；

05解布電眼

在鋪布過程中，根據電眼信號控制解布速度，使布料保持恒張力；

06有布電眼

布料鋪完時控制主機停止運作，并駛回固定點；

07緊急停止裝置

兩側設有停機用鋼索，可隨時拉動鋼索緊急停機；

日前，隨著企業員工成本越來越高，以及用戶對服裝舒適度要求也越來越高，鋪布機很好的替代了人工拉布，極具市場潛能。

英威騰方案

正是在這樣的時代背景下，浙江某紡織企業向我司提出需求，希望對其鋪布機進行改造，以達到生產效率更高和品質更強的效果。

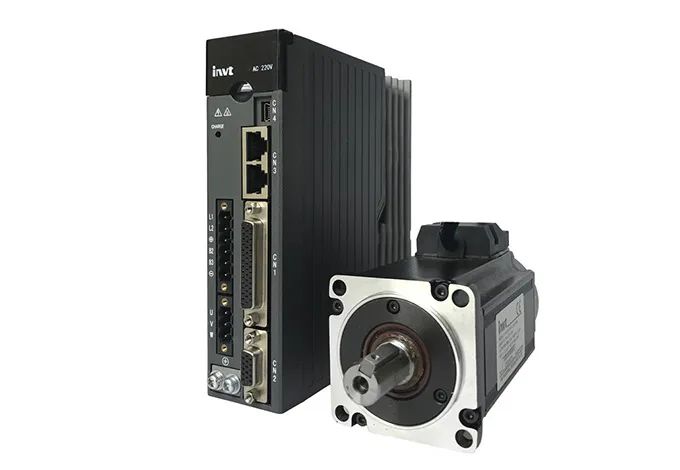

由此，英威騰為其提供了VA2070觸摸屏+ IVC1L PLC+DA200伺服+GD20變頻器的全套解決方案。

PLC與屏采用RS232通訊，VC1L有兩路100K脈沖，一路脈沖控制行走伺服（DA200）位置，一路脈沖控制切刀/放布變頻器(GD20)頻率。IVC1L通過485口MODBUS協議與吐布伺服(DA200)通訊，改變吐布伺服的電子齒輪比，從而改變鋪布布料的松緊度。

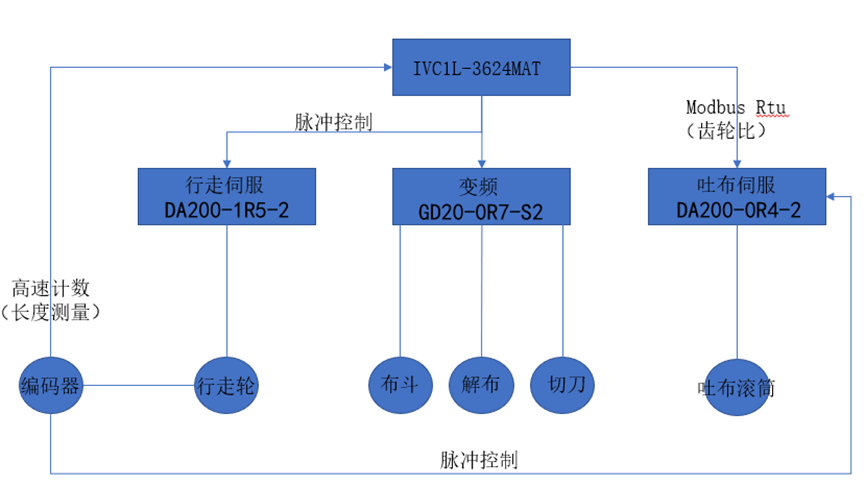

方案系統圖

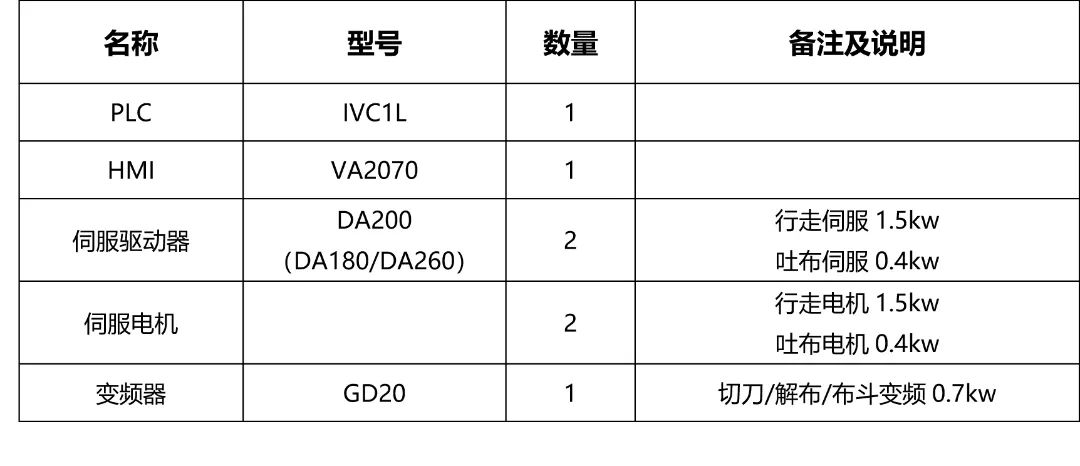

方案配置表

方案優勢

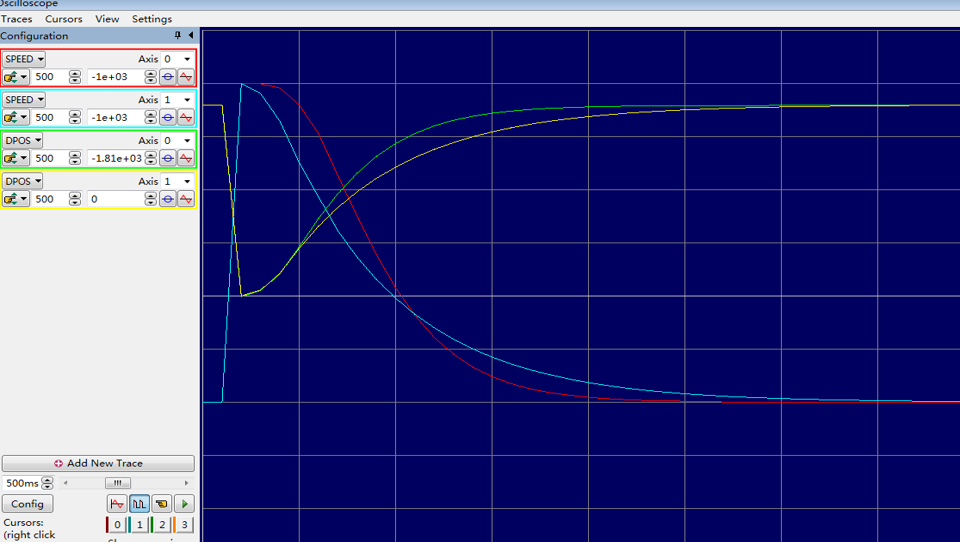

1、此方案在行走伺服動作上有獨特算法，減小了加速時間，鋪布速度從原來的90+m/min提升到110m+/min，提升20%以上。

2、配合物聯網產品，系統可做到手機在線監控作業時間，作業效率等關鍵參數，實現智能化管理，可遠程更新設備程序，方便客戶維護設備。

3.自動張力調節功能，可在運行中通過張力回饋自行調節張力來讓布料達到合適的松緊度。

4.方案配置靈活多變，可選用DA180系列伺服驅動器加強方案整體性價比，也可選用DA260系列伺服驅動器配備動態制動功能，加強設備性能
