冶金行業酸洗拉矯

GD600

什么是拉矯機？

拉伸彎曲矯直技術廣泛應用于冷軋板帶生產中，它將傳統輥式矯直技術和拉伸矯直技術合成一體，具有破鱗﹑拉伸﹑彎曲﹑矯直的作用。

酸洗工藝上的拉矯機：

一：可以起到機械破鱗的作用從而提高酸洗效率；

二：可以改善熱軋原料板型，提高成品板型質量，降低帶鋼在運行中發生跑偏，并大大減少因板型不好對帶鋼造成的損害。

因此，拉矯機作為熱軋與冷軋之間承前啟后的設備，對酸洗帶鋼表面的質量和板型質量都起到了舉足輕重的作用。

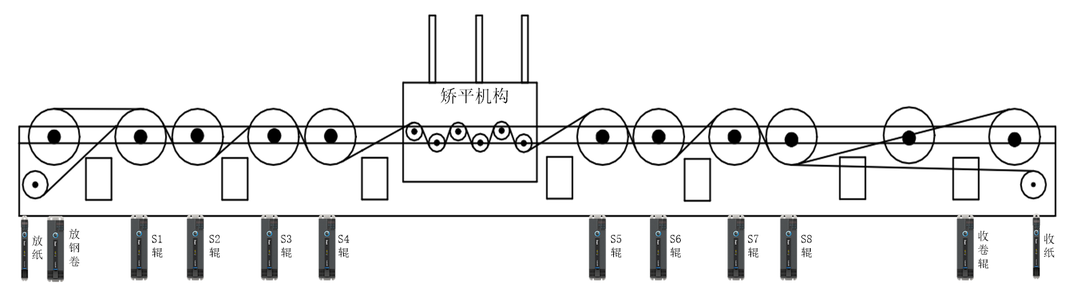

拉矯機示意圖：

什么是拉矯機？

什么是拉矯機？

什么是拉矯機？

拉矯機生產線工藝流程：

開卷→放紙→入口S輥→拉矯機構→出口S輥→收紙→卷取機

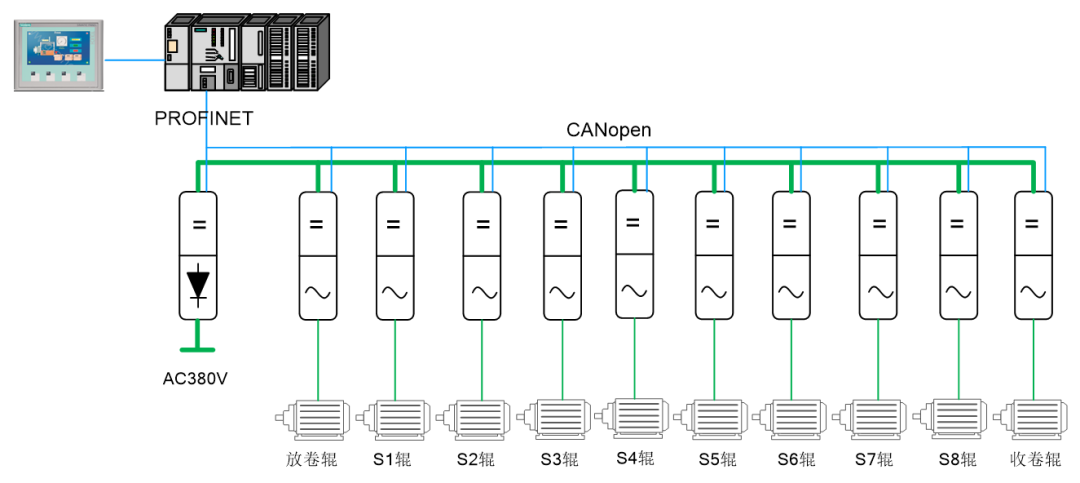

整個生產工藝流程由10余臺電機拖動，關鍵工位為張力輥（S1,S2為一組；S3,S4為一組；S5,S6為一組；S7,S8為一組），牽引矯平機構，收卷輥。

中間S輥牽引部分主要是通過PROFINET通訊給定頻率以及輸出轉矩反饋調節速度同步，收卷通過卷徑計算保證輸出力矩比例變化，進而保證張力恒定。

S1輥

閉環矢量控制，速度模式，牽引前方來料，保證鋼帶勻速運行。

S2輥

閉環矢量控制，轉矩模式，控制S1輥和S2輥之間的張力。

收卷輥

控制與張力輥之間的張力恒定。

帶材通過第一第二組S輥拉平到矯平機矯平后再經過第三第四組S輥拉平后收卷、收膜。其中兩個收卷共用一個變頻器通過接觸器轉換電機和繼電轉換編碼器。

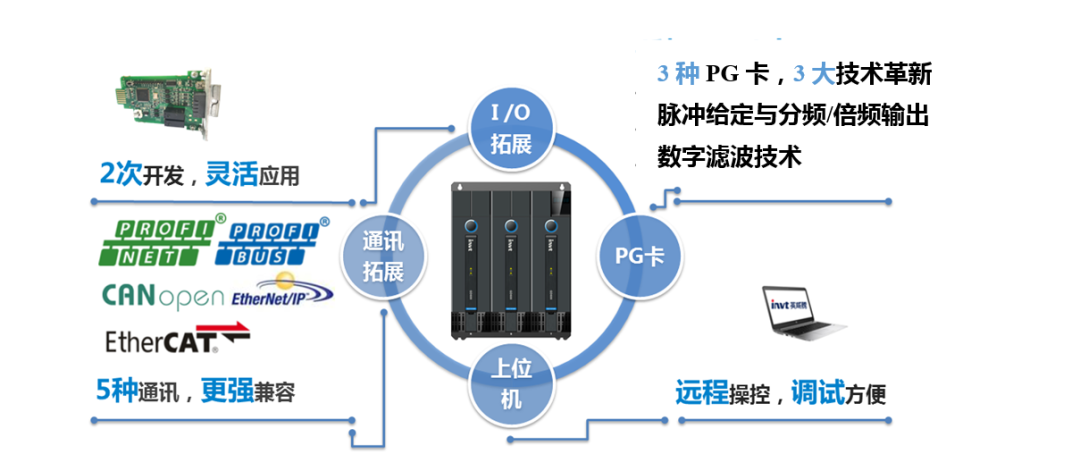

產品介紹

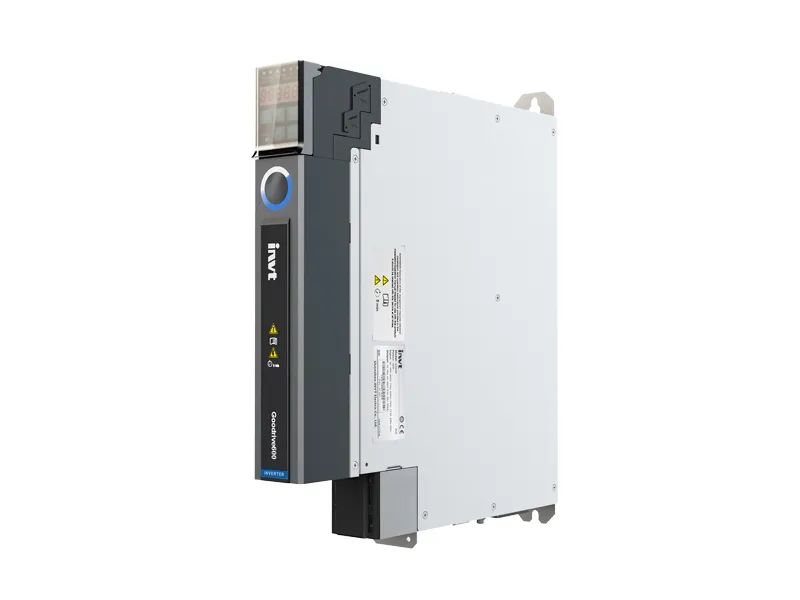

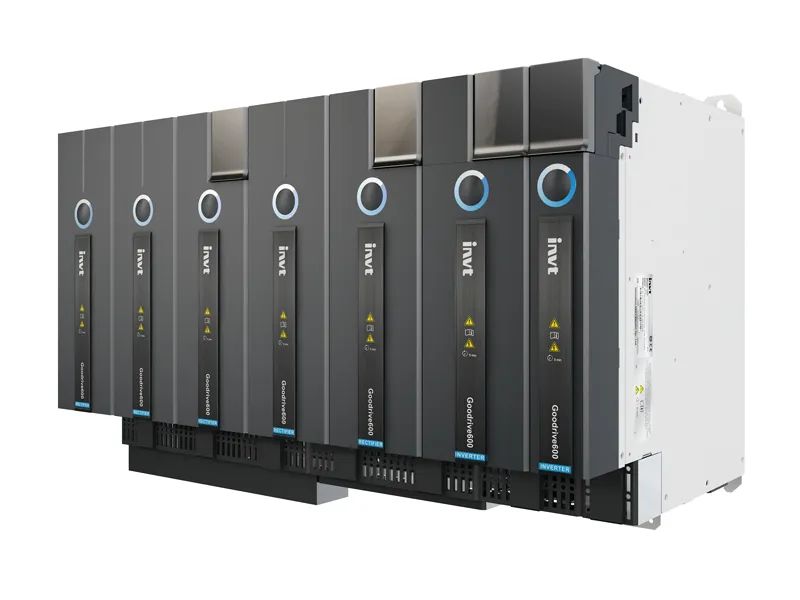

Goodrive600系列高性能多傳動變頻器，廣泛應用于金屬制品、印刷包裝、化纖印染、紙巾機械多電機傳動單臺設備/多臺設備組成的連續生產線配套。

產品特點：

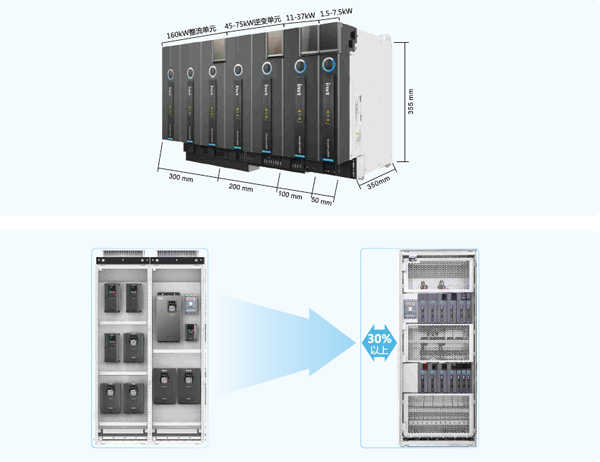

等高等深書本型模塊化設計，多臺并排緊湊安裝，節省柜體空間；

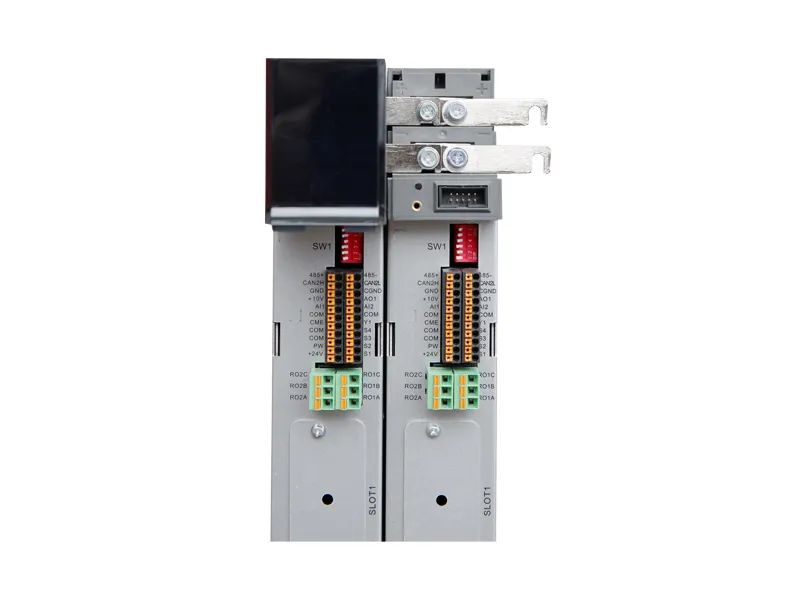

快速搭接DC母排設計，快捷并機操作；

標配支持CAN/RS485通訊，選配可Profinet/Prifibus-DP/EtherCAT通訊；

選配可拓展支持旋變編碼器，5V-24V增量式編碼器，滿足客戶個性化需求；

提供多種電機同步功能，包括下垂控制、主從負荷控制等；

完善的可靠性測試系統，確保產品滿足最復雜的應用環境；

截圖一起了解以下

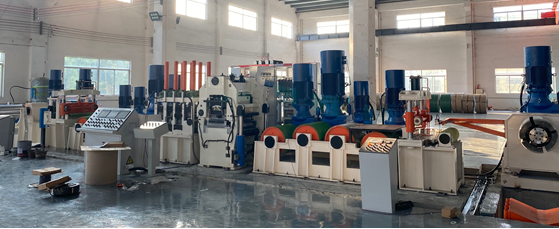

使用英威騰Goodrive600系列多傳動變頻器系統，助力拉矯機有效提高成品板型質量，降低帶鋼在運行中發生跑偏，并大大減少因板型不好對帶鋼造成的損害，整體運行平穩，自動化程度高，在市場應用上，受到了客戶的高度認可。
