紡機專用伺服SL310

英威騰SL310紡機應用案例

01項目背景

我們?nèi)粘Ｉ钪?，玻璃纖維紡織產品隨處可見。比如，建筑行業的裝飾板，圍欄。石油化工行業的防腐材料，儲罐。日常生活中的網球拍，釣魚竿等等。玻纖紡機是專門為織造玻璃纖維織物而設計的一種紡織機，可高速高效的織造各種類玻璃纖維織物，是玻璃纖維織造行業更新?lián)Q代的首選機型。

英威騰SL310紡機專用伺服，在整個玻纖紡機設備的控制和驅動環節，發揮了巨大的作用。

紡機行業是具有國際競爭力的民生產業，擁有完善的現代紡織制造產業體系，國內的發展處于重要的戰略機遇期，經濟發展長期向好的方面轉變，加上國家政策扶持，都將對行業發展形成利好。

目前國內的很多紡機設備處于傳統手工操作機械時代，需要升級改造成為全自動化紡機設備，解放勞動者雙手，提高生產效率。

02玻纖紡機設備原理

玻纖紡機通常是由傳動機構、送經機構、橫移機構、開福機構、短切機構、輸送帶機構、及牽拉卷取機構所組成的，用于編織玻璃纖維織物產品。

玻纖紡機的織帶花紋編輯有固定凸輪式。

采用全自動的裝置來控制，電子自動上料系統，自動斷紗停機裝置，以及精密的緯紗控制機構，可編織更高品質的織物。

機電配合精密，并帶有長度計數器，更加安全。

在主軸和送經工位需要伺服電機，同時需要主軸和送經在運行過程中保持同步運行，手動控制可以調節設備張力，轉速等各項參數，自動運行，能夠高速穩定的生產玻纖產品，運行穩定，故障率低。

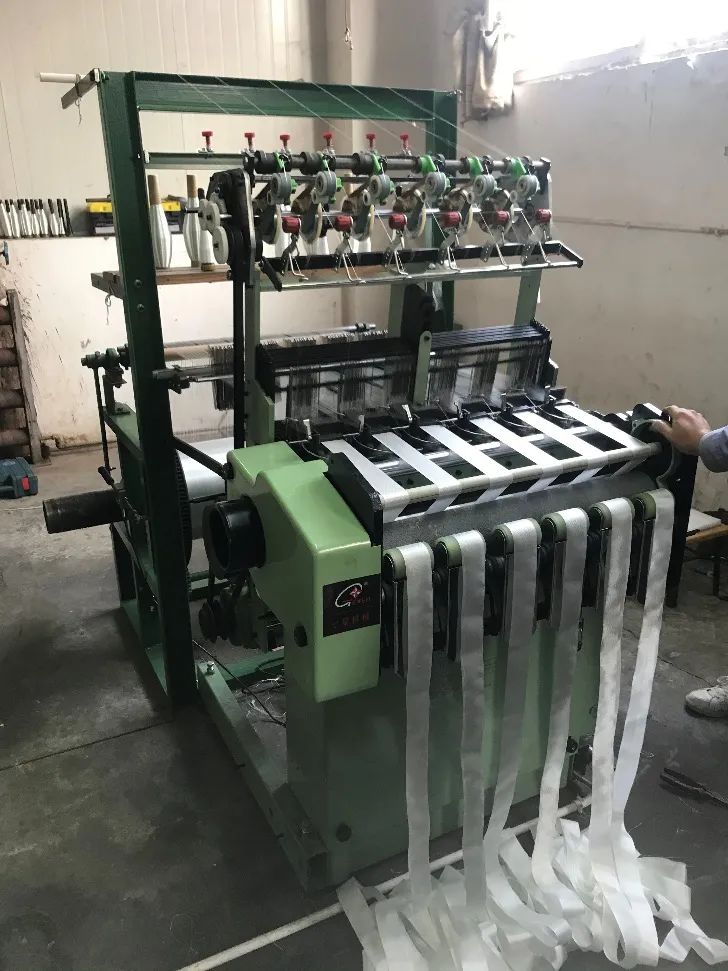

玻纖紡機設備圖

03客戶需求

在四川省的某中國電工絕緣和電子玻纖材料的重要生產基地，客戶現有的紡機設備沒有形成閉環的控制系統，效率較低。并且故障率極高，主軸和送經不同步的時候，容易出現故障，導致整個產線都停機。

因此客戶提出要求，需要滿足提高效率的同時，能夠最大程度降低故障率。英威騰技術人員在了解客戶的需求之后，給客戶提供了SL310紡機專用伺服的解決方案

在四在四川省的某中國電工絕緣和電子玻纖材料的重要生產基地，客戶現有的紡機設備沒有形成閉環的控制系統，效率較低。并且故障率極高，主軸和送經不同步的時候，容易出現故障，導致整個產線都停川省的某中國電工絕緣和電四川省的某中國電工絕緣和電子玻纖材料的重要生產基地，客戶現有的紡機設備沒有形成閉環的控制系統，效率較低。并且故障率極高，主軸和送經不同步的時候，容易出現故障，導致整個產線都停機。在四川省的某中國電工絕緣和電子玻纖材料的重要生產基地，客戶現有的紡機設備沒有形成閉環的控制系統，效率較低。并且故障率極高，主軸和送經不同步的時候，容易出現故障，導致整個產線都停機子玻纖材料的重要生產基地，客戶現有的紡機設備沒有形成閉環的控制系統，效率較低。并且故障率極高，主軸和送經不同步的時候，容易出現故障，導致整個產線

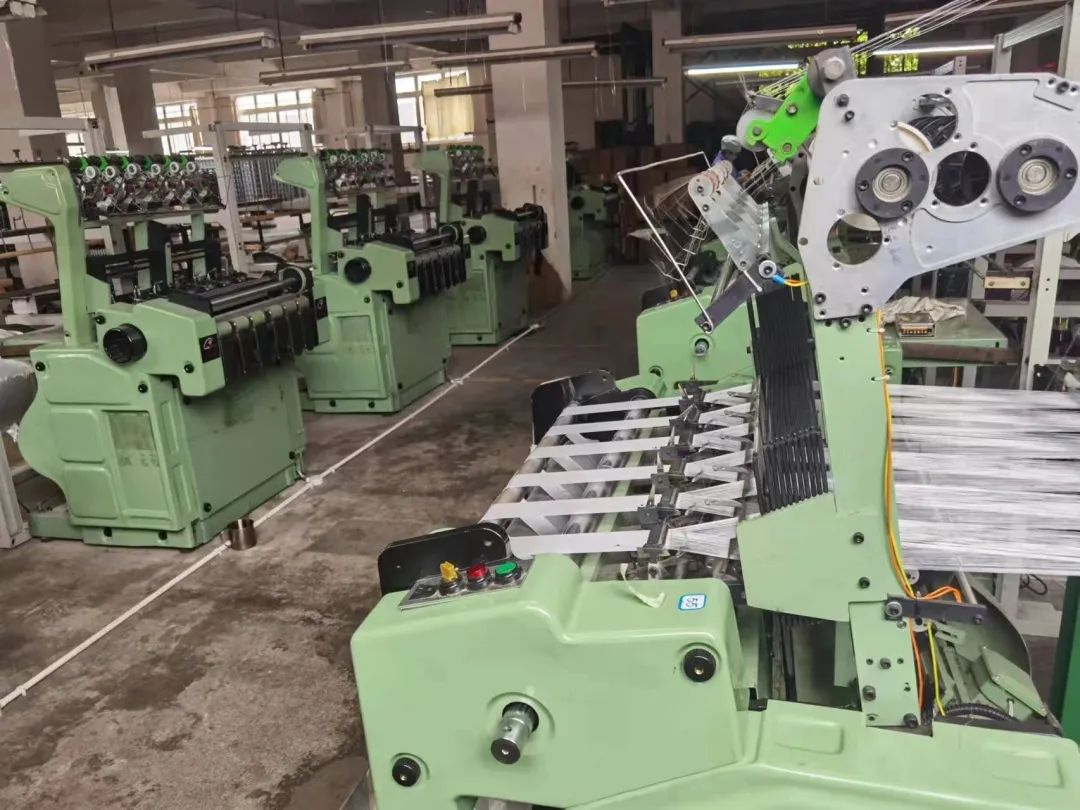

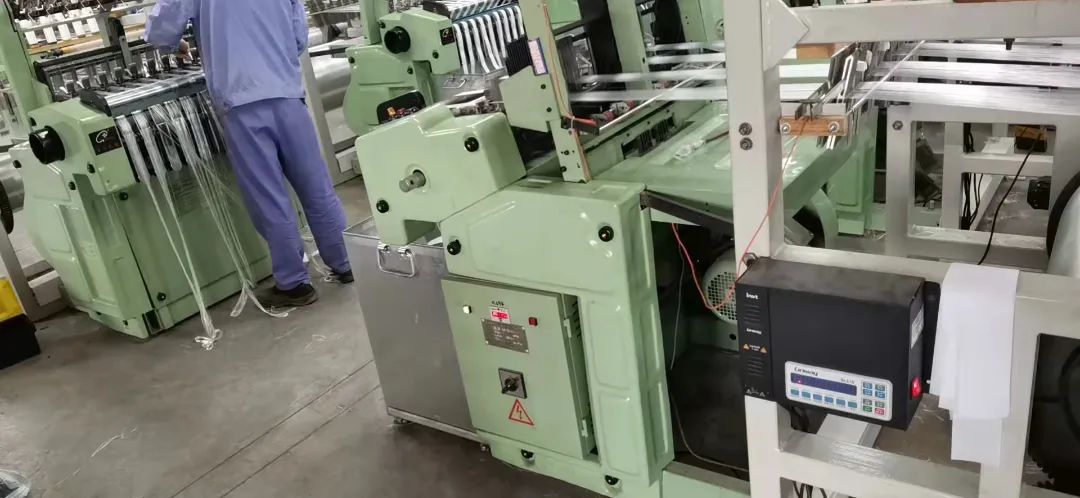

現場設備圖

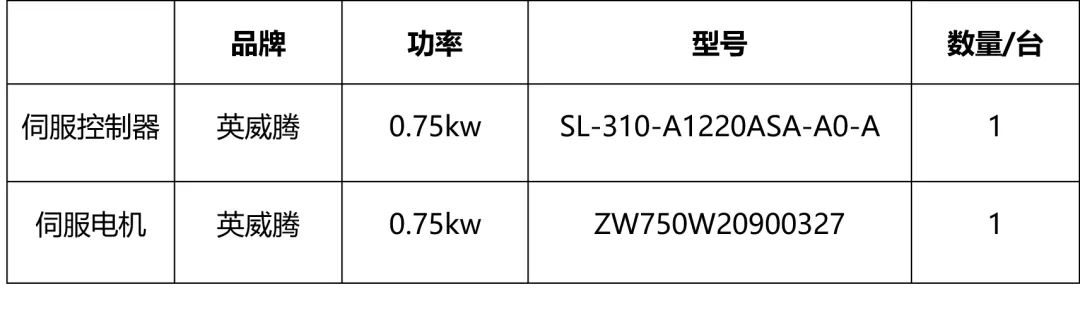

方案配置表

英威騰方案優勢

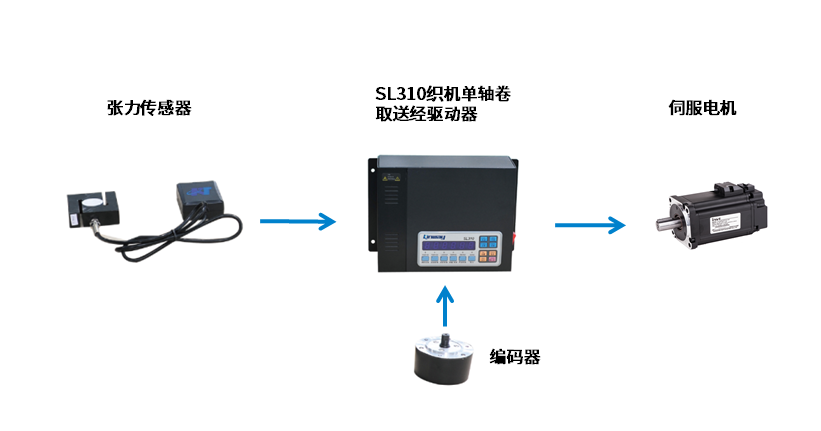

故障降低了60%以上。傳統的紡機設備，在主軸轉動的時候送經系統只是做了跟隨，運行過程中主軸和送經給了相同的轉速，當轉速不一致時會報警，需要人為的調節。而英威騰SL310紡機伺服方案在主軸和送經之間加裝了張力傳感器，根據張力的變化，自動調節送經軸的速度，這樣就實現了自動化跟隨，穩定性更高。

生產效率提升一倍以上，并且可靠穩定。設備的生產效率有了質的提升，可以實現高速，24小時運行。

采用了智能算法，能夠更準確實時調節張力的大小。普通的紡機在主軸和送經同步功能上，會經常出現張力過大或者張力過小的問題，到時設備報警停機，在其他客戶處也常出現這個問題，而我們的紡機伺服，內部程序經過優化，升級。

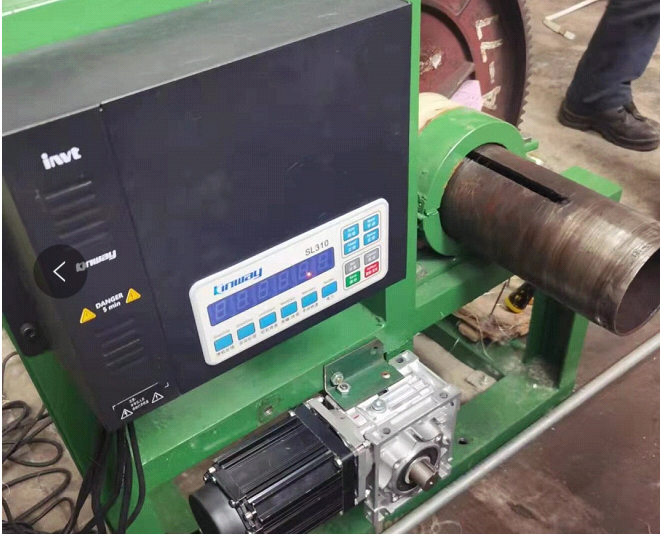

05現場應用

06結論

英威騰SL310紡機伺服方案完美解決了玻纖紡機的效率提升問題，該方案中紡機伺服的應用比較簡單，容易操作，故障率低，客戶反饋良好，且在同類型產品上加強了與英威騰的合作。

英威騰在紡織行業已有數十年的積累，單就紡機專用伺服而言，不僅只有單軸送經，還有SL320織機2軸卷取送經驅動器，SL330織機3軸卷取送經驅動器，RS3000全伺服高速劍桿織機電控系統，VS900智能一體化噴水織機電控系統等紡機行業解決方案，覆蓋面廣，能滿足客戶大多數的需求。
