全新的矢量控制硬件平臺和高精度的控制算法，模塊化的擴展功能卡，使用戶以低廉的價格享受專用產品的性能。主要應用于紡織化纖、塑膠、建材、有色金屬加工等行業。

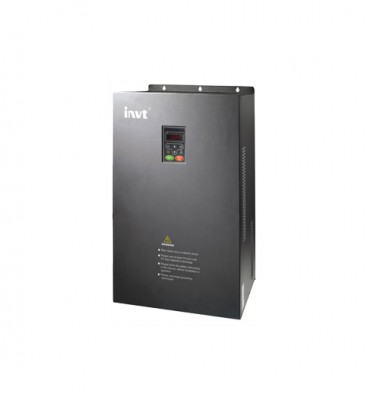

CHV100系列高性能矢量變頻器
產品概要:全新的矢量控制硬件平臺和高精度的控制算法，模塊化的擴展功能卡，使用戶以低廉的價格享受專用產品的性能。金龍翔自動化整理,主要應用于紡織化纖、塑膠、建材、有色金屬加工等行業。
技術特點:
1.功率范圍：1.5kW~3000kW
2.三種速度控制方式：無PG矢量控制(SVC)、有PG矢量控制(VC)、V/F控制方式；
3.達到180％的低頻力矩輸出，轉矩控制精度±5%（VC)
4.有PG矢量控制提供轉矩控制模式，為張力控制提供專業的解決方案
5.有PG矢量控制速度精度達到士0.1%，提供1：1000的速度控制范圍；
6.18.5～90kW變頻器內置直流電抗器，提高輸入側功率因數，提高整機效率及穩定性，有效消除輸入側的高次諧波對變頻器的影響，減少對外圍的干擾；
7.1.5～15kW各規格內置制動單元，若需快速停車，可直接連接制動電阻；
8.豐富的擴展卡實現行業解決方案：注塑卡、供水卡、lO擴展卡、通訊卡和PG卡；
9.16段的簡易PLC、多段速及PID控制、擺頻功能；
10.提供多功能的10路數字量輸入、4路模擬量輸入、3路繼電器輸出、2路模擬量輸出；
11.轉速追蹤再起動功能，實現對旋轉中的電機無沖擊平滑起動；
12.提供可選的LED/LCD操作面板，實現方便快捷的操作，LCD操作面板具備參數快速拷貝功能，方便用戶的調試。
行業應用: CHV100系列變頻器輸出頻率為0~400Hz,主要應用場合；塑料和化纖擠出設備；金屬加工機械：車床、銑床、刨床、磨床；建材：水泥、玻璃主傳動設備；橡塑機械；電線、電纜擠出設備。
產品型號:
變頻器型號 適配電機（KW）
三進/三出 380V -15%~15%
CHV100-1R5G-4 1.5
CHV100-2R2G-4 2.2
CHV100-004G-4 4
CHV100-5R5G-4 5.5
CHV100-7R5G-4 7.5
CHV100-011G-4 11
CHV100-015G-4 15
CHV100-018G-4 18.5
CHV100-022G-4 22
CHV100-030G-4 30
CHV100-037G-4 37
CHV100-045G-4 45
CHV100-055G-4 55
CHV100-075G-4 75
CHV100-090G-4 90
CHV100-110G-4 110
CHV100-132G-4 132
CHV100-160G-4 160
CHV100-185G-4 185
CHV100-200G-4 200
CHV100-220G-4 220
CHV100-250G-4 250
CHV100-280G-4 280
CHV100-315G-4 315
G：恒轉矩負載，過載能力150%/1分鐘
選配件
名稱 型號
I/O擴展卡 CHV100-IO
PG卡(異步電機) CHV100-PG
PG卡(同步電機) CHV100-PG
通訊卡 CHV100-COM
注塑機信號控制卡CHV100-ZS
張力控制卡 CHV100-TC
供水控制卡 CHV100-WS
LED操作面板 CHV100-OPE
LCD操作面板 CHV100-OPC
