采用DSP控制系統，實現無速度傳感器矢量控制，有效抑制低頻震蕩；豐富的端子使應用更加靈活。主要應用于風機、泵類負載及對速度控制精度、轉矩響應速度、低頻輸出有較高要求的場合。

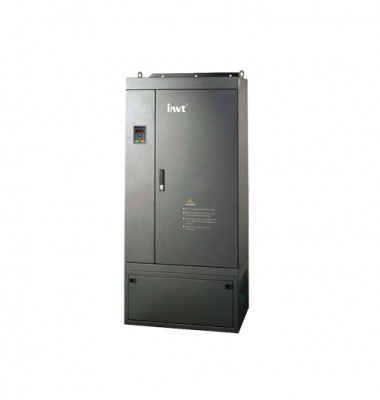

英威騰CHF100A系列矢量通用型變頻器
產品概要:采用DSP控制系統，實現無速度傳感器矢量控制，有效抑制低頻震蕩；豐富的端子使應用更加靈活。金龍翔自動化整理,主要應用于風機、泵類負載及對速度控制精度、轉矩響應速度、低頻輸出有較高要求的場合。
技術特點:⊙功率范圍1.5kW～3MW
⊙三種控制方式：無PG矢量控制(SVC)、V/F控制、轉矩控制；
⊙啟動轉矩：無PG矢量控制：0.5Hz/150%(SVC)；
⊙18.5kW～90kW變頻器內置直流電抗器，提高輸入側功率因數，提高整機效率及穩定性；
⊙1.5～15kW各規格內置制動單元，如需快速停車，可直接連接制動電阻；
⊙16段簡易PLC、多段速控制及PID控制；
⊙支持多種頻率設定方式：數字設定、模擬量設定、PID設定、通訊設定等；
⊙支持啟動、停機直流制動；
⊙輸入、輸出端子均**編程，用戶可根據需要組合出多種工作模式；
⊙具備跳躍頻率控制功能，避免機械共振，使系統更加穩定可靠；
⊙具備瞬時掉電不停機功能；
⊙具備休眠喚醒延時設置功能；
⊙具備過轉矩檢測功能；
⊙多種上限頻率設定源選擇；
⊙可以通過具備雙向移位功能的移位鍵;查看實時參數；
⊙具備轉速追蹤再啟動功能：實現對旋轉中的電機的無沖擊平滑啟動；
⊙QulCK/JOG功能：用戶可**定義多功能快捷鍵,通過設定此參數可以快速瀏覽修改后與出廠缺省值不同的相關功能代碼；
⊙具備自動電壓調整功能：當電網電壓變化時，自動保持輸出電壓恒定；
⊙具備振蕩抑制功能：有效解決大功率電機低頻振蕩問題；
⊙提供多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能。
應用場合:鍋爐鼓、引風機、煤礦井下排風機;中央空調節能改造；油田注水泵、輸油泵；空壓機節能改造；循環水泵、補水泵、恒壓供水；音樂噴泉。
型號
單進/單出 220V -15%~15%
CHF100A-1R5G-S2
CHF100A-2R2G-S2
三進/三出 380V -15%~15%
CHF100A-0R7G-4
CHF100A-1R5G-4
CHF100A-2R2G-4
CHF100A-004G/5R5P-4
CHF100A-5R5G/7R5P-4
CHF100A-7R5G/011P-4
CHF100A-011G/015P-4
CHF100A-015G/018P-4
CHF100A-018G/022P-4
CHF100A-022G/030P-4
CHF100A-030G/037P-4
CHF100A-037G/045P-4
CHF100A-045G/055P-4
CHF100A-055G/075P-4
CHF100A-075G/090P-4
CHF100A-090G/110P-4
CHF100A-110G/132P-4
CHF100A-132G/160P-4
CHF100A-160G/185P-4
CHF100A-185G/200P-4
CHF100A-200G/220P-4
CHF100A-220G/250P-4
CHF100A-250G/280P-4
CHF100A-280G/315P-4
CHF100A-315G/350P-4
CHF100A-350G-4
CHF100A-400G-4
CHF100A-500G-4
CHF100A-560G-4
CHF100A-630G-4
CHF100A-700G-4
CHF100A-800G-4
替代以下型號:(下列已停產,除部分大功率外)
單進/單出 220V -15%~15%
CHE100-0R4G-S2 CHF100-1R5G-S2
CHE100-0R7G-S2 CHF100-2R2G-S2
CHE100-1R5G-S2 三進/三出 380V -15%~15%
CHE100-2R2G-S2 CHF100-0R7G-4
CHE100-0R7G-4 CHF100-2R2G-4
CHE100-1R5G-4 CHF100-004G/5R5P-4
CHE100-2R2G-4 CHF100-5R5G/7R5P-4
CHE100-004G/5R5P-4 CHF100-7R5G/011P-4
CHE100-5R5G/7R5P-4 CHF100-011G/015P-4
CHE100-7R5G/011P-4 CHF100-015G/018P-4
CHE100-011G/015P-4 CHF100-018G/022P-4
CHE100-015G/018P-4 CHF100-022G/030P-4
CHE100-018G/022P-4 CHF100-030G/037P-4
CHE100-022G/030P-4 CHF100-037G/045P-4
CHE100-030G/037P-4 CHF100-045G/055P-4
CHE100-037G/045P-4 CHF100-055G/075P-4
CHE100-045G/055P-4 CHF100-075G/090P-4
CHE100-055G/075P-4 CHF100-090G/110P-4
CHE100-075G/090P-4 CHF100-110G/132P-4
CHE100-090G/110P-4 CHF100-132G/160P-4
CHE100-110G/132P-4 CHF100-160G/185P-4
CHE100-132G/160P-4 CHF100-185G/200P-4
CHE100-160G/185P-4 CHF100-200G/220P-4
CHE100-185G/200P-4 CHF100-220G/250P-4
CHE100-200G/220P-4 CHF100-250G/280P-4
CHE100-220G/250P-4 CHF100-280G/315P-4
CHE100-250G/280P-4 CHF100-315G/350P-4
CHE100-280G/315P-4 CHF100-350G-4
CHE100-315G/350P-4 CHF100-400G-4
CHE100-350G-4 CHF100-500G-4
CHE100-400G-4 CHF100-560G-4
CHE100-500G-4 CHF100-630G-4
CHE100-560G-4
CHE100-630G-4
信號控制卡CHV100-ZS
張力控制卡 CHV100-TC
LED操作面板 CHV100-OPE
LCD操作面板 CHV100-OPC
